Wer

nur

misst,

misst

Mist

Bestandteile einer Messanalyse :

  1. Beschreibung des Messauftrages
  2. Spezifikation der Messgeräte
  3. Prinzipschema mit Messstellen
  4. Verlaufsgraphik der Messwerte
  5. Korrelationsgrapiken (zB. COP, Leistung,...)
  6. Interpretation der Graphiken

Optional

  1. Optimierungsvorschläge
  2. Dimensionierungen
  3. Massnahmenkatalog

Eine gelungene Kampagne besteht nur zu einem Teil aus Messungen !

Eine wertvolle Messkampagne muss:

  • den Ausgangszustand dokumentieren
  • einen Messstellenplan enthalten
  • von 3. nachvollziehbar sein
  • Ergebnisse/Erkenntnisse erklären
  • Aussergewöhnliches festhalten

Beschreibung des Messauftrages

  • Die Wärmeerzeugung für Heizung und BWW erfolgt durch einen 250 kW-Oelkessel
  • Zur Speicherung und Erzeugung von BWW stehen zwei Boiler zu je 3000 L zur Verfügung, welche in Serie geschalten sind. Boiler 1 ist als Vorwärmer konzipiert und sollte mit der WP geladen werden. Die WP ist defekt und ausser Betrieb. Boiler 2 verfügt über ein an die Heizung angeschlossenes Laderegister.
  • Die neue Kessel- und Boilergrösse sollen messtechnisch bestimmt werden

Spezifikation der Messgeräte

  • Die Kesslleistung wird mittels Ultraschalldurchflusszähler VL- und RL-Temperatursensoren an den Hauptleitungen gemessen
  • Zusätzlich wird als Referenzgrösse die Aussentemperatur erfasst
  • Der Brauchwarmwasserbedarf wird mittels Loggung des eingebauten Flügelrad-Wasserzählers gemessen
  • Die Genauigkeit der eingesetzten Messapplikation beträgt 3.2%

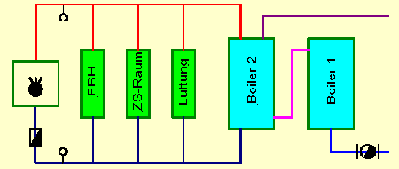

Prinzipschema mit Messstellen

Verlaufsgraphik der Messwerte

Korrelationsgrapiken
(zB. COP, Leistung,

Interpretation der Graphiken

Leistungs-Graphik

  • Das Verhältnis Heizleistung zu Aussentemperatur ist nicht sehr ausgeprägt, entsprechend flach wird die Heizlastkurve ausfallen.
  • Die kurzen Leistungsspitzen (25kW) entstehen bei der Boilerladung
  • Aussergewöhnlich ist lediglich die hohe Leistung am Montag 17.01.2000, welche durch die Aufheizung der Zivilschutzanlage entsteht
  • Nachtabsenkungen sind nicht programmiert, sondern lediglich die offensichtlichen Weekend-Absenkungen

Dimensionierungen

Massnahmenkatalog

Optimierungsvorschläge

  • Der neue Kessel soll eine Leistung von 130 kW aufweisen
  • Pumpen und Regelorgane sollten auf einen Volumenstrom von 4 m3/h ausgelegt werden
  • Boiler 1 soll auf Grund des geringen Wasserbedarfs vom System getrennt, entleert und konserviert werden
